KONFIGURASI POINT TO MULTI POINT di MIKROTIK
kali ini saya akan membahas tentanng bagaimana cara konfigurasi wireless untuk membuat koneksi point to multipoint .
point to multi point memiliki arti satu wireless yang terhubung dengan lebih satu perangkat wireless lainnya .
untuk membuat seperti ini , harus ada salah satu perangkat wireless yang mode nya jadi ap bridge , sedangkan perangkat yang lain nya station.
dalam hal ini saya bekerja sama dengan 2 teman saya , yitu tama andika dan rizki daffa .
berikuut gambar topologi nya :
SISI AP BRIDGE
pertama , remote perangkat wireless dengan winbox , kemudian buka menu Wireless > Tab Interfaces. kemudia klik wlan 1 nya .
- ganti mode jadi ap bridge
-saya saran untuk frequency nya buat sendiri/manual agar tidak bentrok dengan yang lain
-beri SSID/nama wireless
-wireless protocolnya tetapkan menjadi 802.11
-setelah itu klik apply lalu ok.
kedua, berikan ip address pada interface wlan 1 dan ether 2
SISI STATION 1

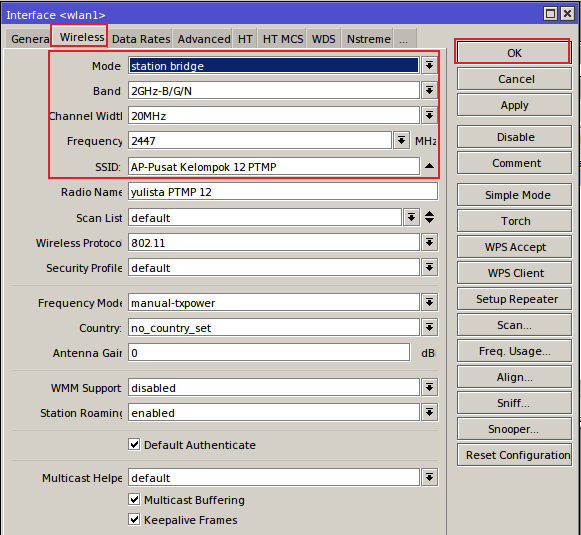

pertama, sama seperti ap bridge step awal nya hanya saja
-mode nyadiganti menjadi station
-SSID nya sama seperti sisi ap bridge
-atau langkah cepatnya dengan klik scan lalu pilih SSID yang telah dibuat ap bridge
kedua, buat ip address untuk si station 1 nya pada interfaces wlan1 dan ether 2
SISI STATION 2
pertama , langsung scan aja di wireless lalu connect in ke ap bridge
-hasilnya akan sama seperti station 1
kedua , buat ip address untuk station 2 pada wlan 1 dan ether 2
ketiga, cek pada Registration yang ada di menu Wireless , cek di situ apakah sudah terhubung dengan si para stationnya nya .
-Dst.Address nya isi denga 0.0.0.0/0
-lalu gateway nya isi dengan ip address router si station yang ada di wlan 1
SISI STATION 1
lakukan langkah ketiga (cek registration) dan keempat (buat route list) seperti ap bridge , tapi untuk station 1 ini dilakukan untuk ap bridge dan station 2
SISI STATION 2
lakukan langkah ketiga (cek registration) dan keempat (buat route list) seperti ap bridge , tapi untuk station 1 ini dilakukan untuk ap bridge dan station 1
PENGETESAN
-SISI AP BRIDGE test ping ke Station 1 dan 2
-SISI STATION 1 ke ap bridge
-SISI STATION 2 ke ap bridge
...................................................................................................................
EKSPERIMEN
di eksperimen ini saya mencoba dengan mengubah band yang ada di ap bridge dengan station sesuai kategori nya .
AP BRIDGE dengan band 'B'
1. Ap Bridge B ke Station B
reply
2. Ap Bridge B ke Station Only G
Exceded
3. Ap Bridge B ke Station B/G
reply
4. Ap Bridge B ke Station Only N
reply
5. Ap Bridge B ke Station B/G/N
reply
6.Ap Bridge B ke Station B/G/N
unreacheable
AP Bridge dengan band 'Only G'
1. Ap Bridge Only G ke Station B
Exceded
2. Ap Bridge Only G ke Station Only G
reply
3. Ap Bridge Only G ke Station B/G
reply
4. Ap Bridge Only G ke Station Only N
reply
5. Ap Bridge Only G ke Station B/G/N
reply
6. Ap Bridge Only G ke Station G/N
reply
AP Bridge dengan band 'B/G'
1. Ap Bridge B/G ke Station B
reply
2. Ap Bridge B/G ke Station Only G
reply
3. Ap Bridge B/G ke Station B/G
reply
4. Ap Bridge B/G ke Station Only N
reply
5. Ap Bridge B/G ke Station B/G/N
reply
6. Ap Bridge B/G ke Station G/N
unreachable
AP Bridge dengan band 'Only N'
1. Ap Bridge Only N ke Station B
reply
2. Ap Bridge Only N ke Station Only G
exceded
3. Ap Bridge Only N ke Station B/G
reply
4. Ap Bridge Only N ke Station Only N
reply
5. Ap Bridge Only N ke Station B/G/N
reply
6. Ap Bridge Only N ke Station B
unreachable
AP Bridge dengan band 'B/G/N'
1. Ap Bridge B/G/N ke Station B
reply
2. Ap Bridge B/G/N ke Station Only G
exceded
3. Ap Bridge B/G/N ke Station B/G
reply
4.Ap Bridge B/G/N ke Station Only N
reply
5. Ap Bridge B/G/N ke Station B/G/N
reply
6. Ap Bridge B/G/N ke Station G/N
unreachable
AP Bridge dengan band 'G/N'
1. Ap Bridge G/N ke Station B
reply
2. Ap Bridge G/N ke Station Only G
Exceded
3. Ap Bridge G/N ke Station B/G
reply
4. Ap Bridge G/N ke Station Only N
reply
5. Ap Bridge G/N ke Station B/G/N
Exceded
6. Ap Bridge G/N ke Station G/N
reply
sekian yang bisa saya sampaikan mohon maaf kurang lebih . terimakasih
